6.1. 调制方式

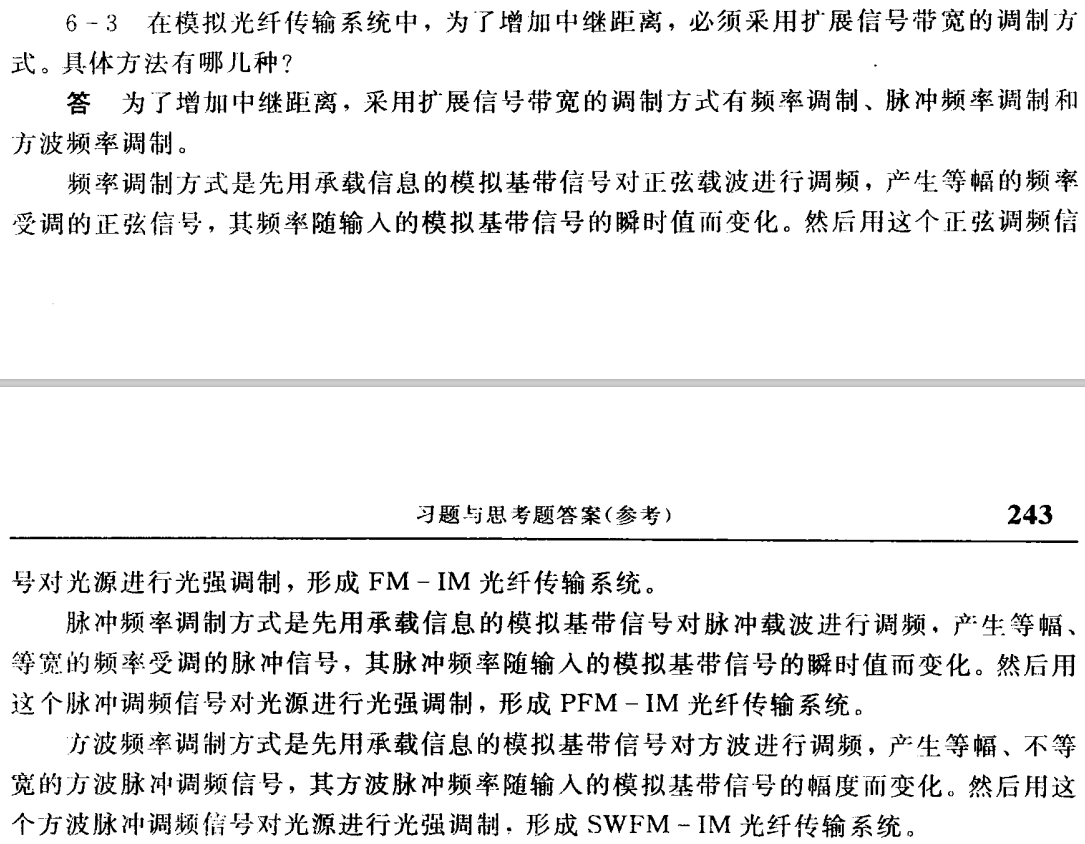

在模拟光纤传输系统中，为什么宁可采用扩展信号带宽的调制方式来增大传输距离，而不采用增设中继站的办法？：在模拟光纤通信中，存在噪声积累效应，信噪比随中继器数目的增加而下降。因此，在输出信噪比指标一定的条件下，中继器数目受到限制，即传输距离较短。而采用扩展信号带宽的调制方式，如调频，存在制度增益，可以提高输出信噪比；而在要求信噪比一定的条件下，就可以增大传输距离。

模拟光纤传输方式主要有以下几种方式：

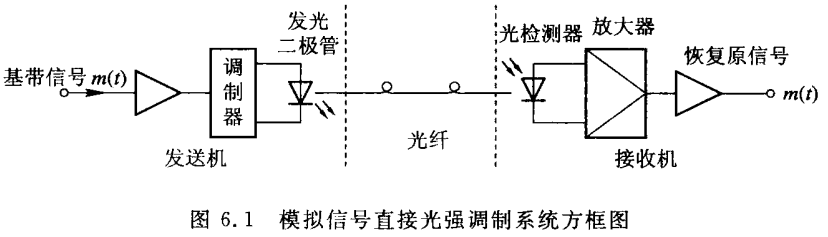

1. 模拟基带直接光强调制：是用承载信息的模拟基带信号，直接对发射机光源（LED或LD）进行光强调制，使光源输出光功率随时间变化的波形和输入模拟基带信号的波形成比例

2. 模拟间接光强调制方式：是先用承载信息的模拟基带信号进行电的预调制，然后用这个预调制的电信号对光源进行光强调制

   • 频率调制：是先用承载信息的模拟基带信号对正弦载波进行调频，产生等幅的频率受调的正弦信号，其频率随输入的模拟基带信号的瞬时值而变化。然后用这个正弦调频信号对光源进行光强调制，形成FM-IM光纤传输系统

   • 脉冲频率调制方式：是先用承载信息的模拟基带信号对脉冲载波进行调频，产生等幅、等宽的频率受调的脉冲信号，其脉冲频率随输入的模拟基带信号的瞬时值而变化。然后用这个脉冲调频信号对光源进行光强调制，形成PFM-IM光纤传输系统

   • 方波频率调制方式：是先用承载信息的模拟基带信号对方波进行调频，产生等幅、不等宽的方波脉冲调频信号，其方波脉冲频率随输入的模拟基带信号的幅度而变化。然后用这个方波脉冲调频信号对光源进行光强调制，形成SWFM-IM光纤传输系统

3. 频分复用光强调制方式：用每路模拟电视基带信号，分别对某个指定的射频（RF）电信号进行调幅（AM）或调频（FM），然后用组合器把多个预调RF信号组合成多路宽带信号，再用这种多路宽带信号对发射机光源进行光强调制

采用模拟间接光强调制的目的：提高传输质量和增加传输距离，由于模拟基带直接光强调制（D-IM）光纤传输系统的性能受到光源非线性的限制，一般只能使用线性良好的LED作光源。LED入纤功率很小，所以传输距离很短。在采用模拟间接光强调制时，由于驱动光源的是脉冲信号，它基本上不受光源非线性的影响，所以可以采用线性较差、入纤功率较大的LD器件作光源

6.2. 模拟基带直接光强调制光纤传输系统

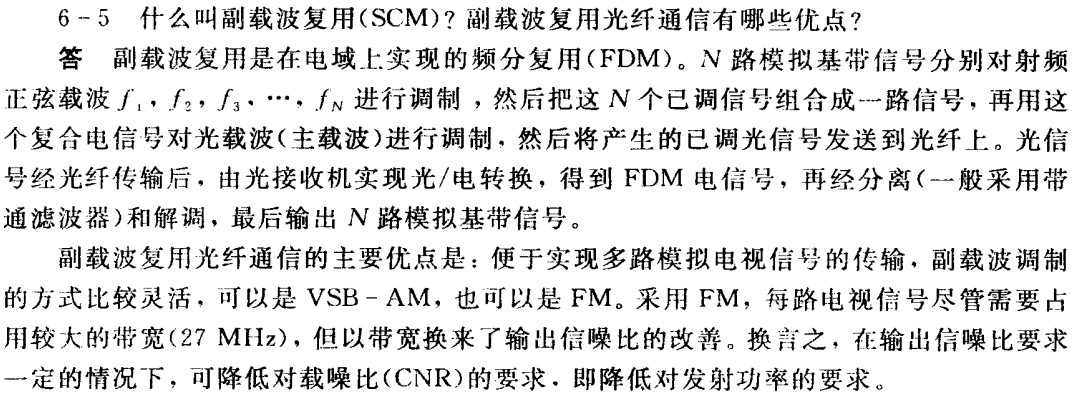

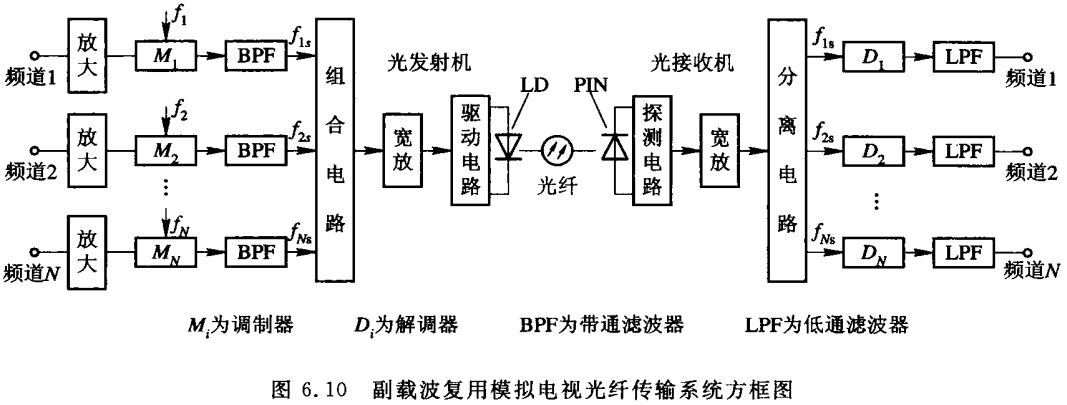

6.3. 副载波复用光纤传输系统

课后习题
